S1R-25/4 ; S2R-30/4

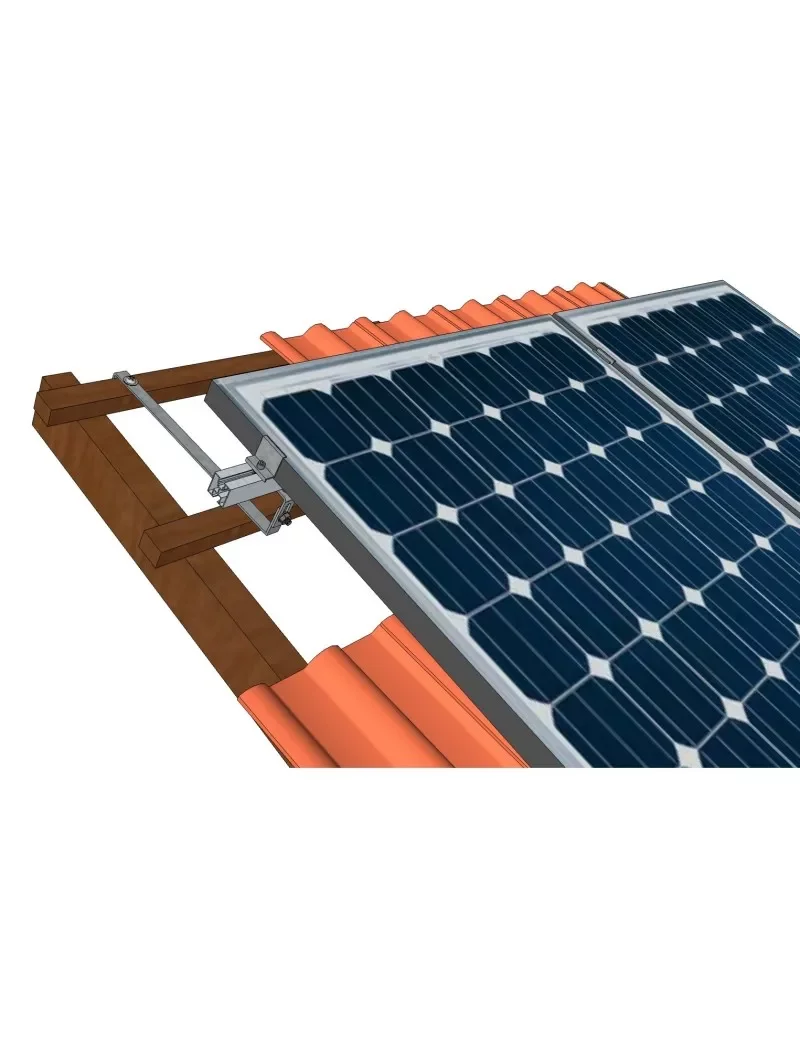

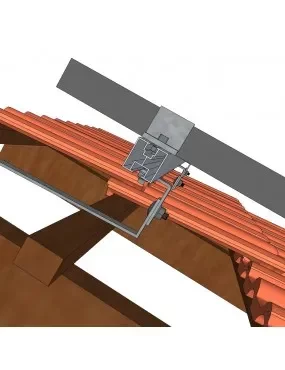

Používa sa na upevnenie hliníkových montážnych profilov pre inštaláciu fotovoltaických panelov a solárnych kolektorov na šikmé strechy pokryté keramickými a betónovými škridlami.


Úchyt „S¨ 25x4mm, dĺžka 470mm, s reguláciou
Úchyt „S¨ 30x4mm, délka 530mm, s regulaciou

Technické dáta

  • Materiál: nerezová oceľ 1.4016
  • Rozmery dlaždíc: 25 x 4 mm ; 30 x 4 mm
  • Otvor na pripevnenie k late: ø 9 mm
  • Výška sedlovky: 65-90 mm
  • Celková dĺžka: 470 mm ; 530 mm
  • Montážny otvor na koľajnicu: 11 x 40 mm
  • Výška (od dosky k sedlovke) 105-140 mm
  • Skrutka M10x20 z nehrdzavejúcej ocele A2
  • Matica M10 z nehrdzavejúcej ocele A2
  • Hmotnosť: 0,57 kg ; 0,7 kg
  •
